产品特点
1、流体阻力小,全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
技术规范
公称压力:PN2.0MPa(≥DN65,1.6MPa)
工作介质:水、非腐蚀性液体、非腐蚀非可燃气体、饱和蒸汽(≤0.6MPa)
工作温度:-10℃≤t≤120℃
管螺纹标准:符合ISO228标准

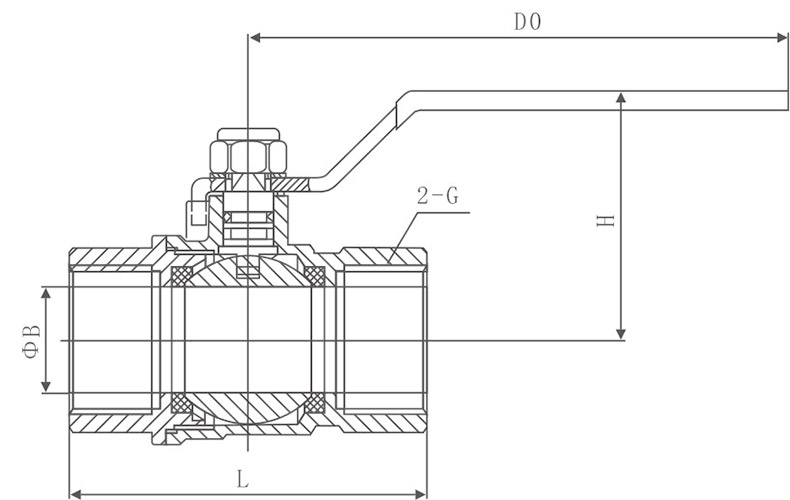

主要外形连接尺寸
DN(mm) |
NPS(in) |
L |
ΦB |
H |
D0 |
2-G |
15 |
1 /2 |
52.8 |
14 |
41 |
98 |
1 /2 |
20 |
3/4 |
63 |
19 |
44.5 |
98 |
3/4 |
25 |
1 |
72 |
23.5 |
55 |
110 |
1 |
32 |
11/4 |
80 |
30 |
61 |
140 |
11/4 |
40 |
11/2 |
90.6 |
37 |
66 |
140 |
11/2 |
50 |
2 |
106 |
46.5 |
75 |
155 |
2 |
65 |
21/2 |
132.4 |
56 |
92 |
190 |
21/2 |
80 |
3 |
151 |
68.5 |
106 |
230 |
3 |
100 |
4 |
190.5 |
85 |
117.5 |
230 |
4 |
