主要技术参数
|
公称压力 |
公称通径 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
|
1. 0～2. 5MPa |
50～600mm |
水 |
0-80℃ |
GB/T 17241.6、GB/T 9113 |
GB/T 13927、API 598 |
主要零件材质
|
序号 |
零件名称 |
材料 |
|
1 |
阀体 |
球墨铸铁、铸钢 |
|
2 |
阀盖 |
球墨铸铁、铸钢 |
|
3 |
阀盘 |
球墨铸铁 |
|
4 |
弹簧 |
不锈钢、铬钒钢 |
|
5 |
排污阀 |
黄铜 |

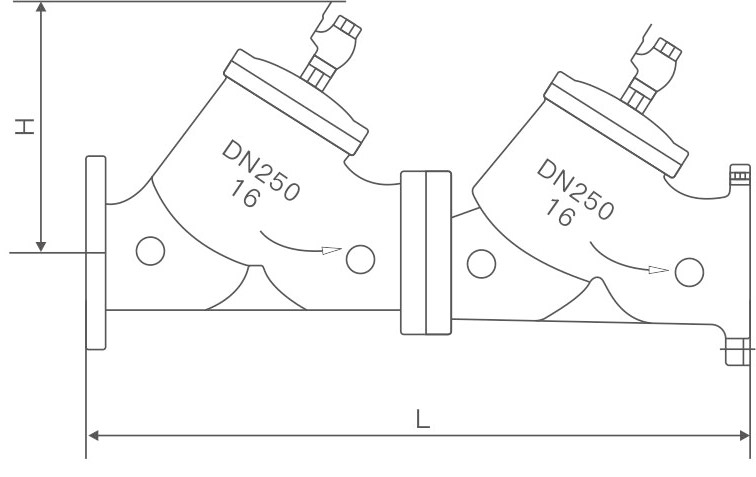

主要外形连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
458 |
482 |
551 |
653 |
735 |
793 |
1008 |
1186 |
1340 |
1505 |
1670 |
1886 |
1986 |
2318 |
|
H |
210 |
235 |
264 |
308 |
356 |
400 |
503 |
595 |
705 |
705 |
905 |
910 |
921 |
1210 |
