主要技术参数
公称压力:0.6MPa、1.0MPa
公称通径 :100~400mm
最低驱动压力:0.15MPa
适用介质 :水、污水
驱动介质:清水、气
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 API 598
主要零件材质
零件名称 |
阀体、阀盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
材质 |
球铁、碳钢 |
球铁、青铜 |
不锈钢 |
尼龙强化橡胶 |

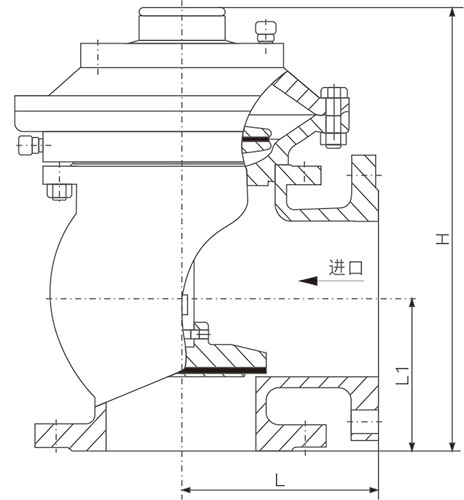

主要外形连接尺寸
DN(mm) |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
160 |
190 |
225 |
260 |
280 |
315 |
340 |
L1 |
120 |
150 |
190 |
220 |
260 |
300 |
340 |
H |
370 |
440 |
530 |
615 |
785 |
880 |
970 |
