PQ340F-偏心半球阀

产品概述

我公司生产的偏心半球阀密封面可采用不同的密封材料以适用各种工况环境，简单可靠的结构及有效的密封方式使它不但可以更具有优势地替代其它阀门，可适用于它们不可使用的系统中，比如电厂、冶金、水泥、造纸等行业中的煤粉、灰渣、纸浆等物料的输送管线。偏心半球阀密封面是将金属球冠固定在偏心曲轴上，通过偏心曲轴旋转实现阀门的启闭，与金属球冠密封面接触的金属阀座在轴向和径向浮动，以补偿球冠与阀座得配合误差，起到很好的密封效果。

产品详情

主要技术参数

连接方式	公称通径	公称压力	使用温度范围	阀体/阀芯	阀座
法兰式	DN200-DN1200	1.0MPa、1.6MPa、2.5MPa、4.0MPa	0℃-80℃	球墨铸铁、铸钢、不锈钢	不锈钢

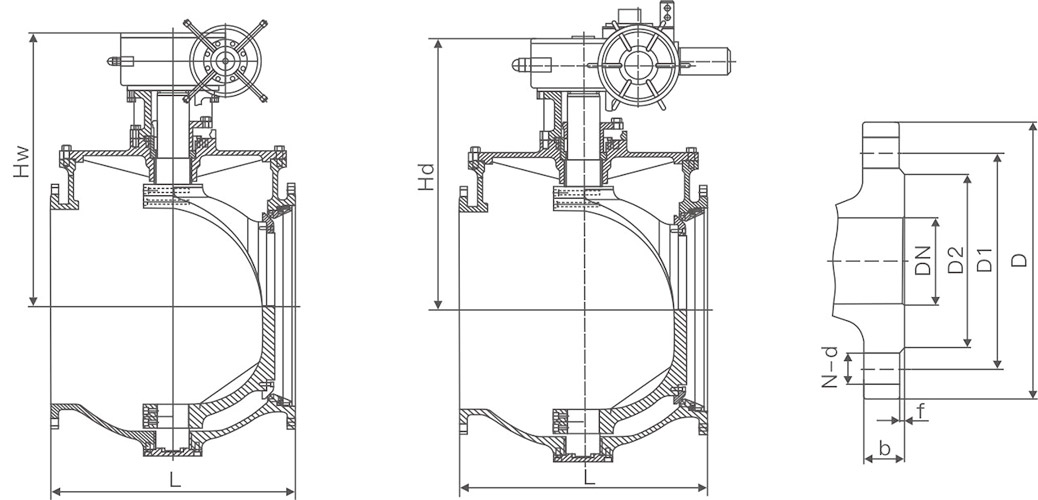

主要外形连接尺寸

公称通径DN	主要尺寸			法兰尺寸
	主要尺寸			1.0MPa					1.6MPa					2.5MPa
	L	Hw	Hd	D	D1	b	f	n-d	D	D1	b	f	n-d	D	D1	b	f	n-d
200	292	405	470	340	295	24	2	8-22	340	295	24	2	12-22	360	310	30	2	12-26
250	330	480	540	395	350	26	2	12-22	405	355	26	2	12-26	425	370	32	2	12-30
300	356	520	580	445	400	26	2	12-22	460	410	28	2	12-26	485	430	34	2	16-30
350	430	570	630	505	460	26	2	16-22	520	470	30	2	16-26	555	490	38	2	16-33
400	530	630	710	565	515	26	2	16-26	580	525	32	2	16-30	620	550	40	3	16-36
450	580	690	770	615	565	28	2	20-26	640	585	40	2	20-30	670	600	46	3	20-36
500	630	740	820	670	620	28	2	20-26	715	650	44	2	20-33	730	660	48	3	20-36
600	800	840	940	780	725	34	2	20-30	840	770	54	2	20-36	845	770	48	3	20-39
700	900	960	1040	895	840	34	5	24-30	910	840	40	5	24-36	960	875	50	5	24-42
800	1000	1080	1180	1015	950	36	5	24-33	1025	950	42	5	24-39	1085	990	54	5	24-48
900	1100	1190	1280	1115	1050	38	5	28-33	1125	1050	44	5	28-39	1185	1090	58	5	28-48
1000	1200	1310	1420	1230	1160	38	5	28-36	1255	1170	46	5	28-42	1320	1210	62	5	28-55
1100	1250	1390	1480	1345	1270	42	5	28-36	1370	1290	48	5	28-42	1425	1315	65	5	28-55
1200	1300	1420	1530	1455	1380	44	5	32-39	1485	1390	52	5	32-48	1530	1420	70	5	32-55
