CARX-复合式排气阀

产品概述

复合式排气阀体为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。当管内开始注水时，阀瓣处在开启的位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。介质温度：0~80°C。

产品详情

主要技术参数

公称压力	公称通径	适用介质	适用温度	法兰标准	试验标准
PN1.0/1.6MPa	DN50-200mm	水、污水	0-80℃	GB/T17241.6	GB/T13927
阀体	阀盖	浮球	杠杆架	杠杆	塞头
球墨铸铁	球墨铸铁	不锈钢	不锈钢	铝青钢	铝青钢

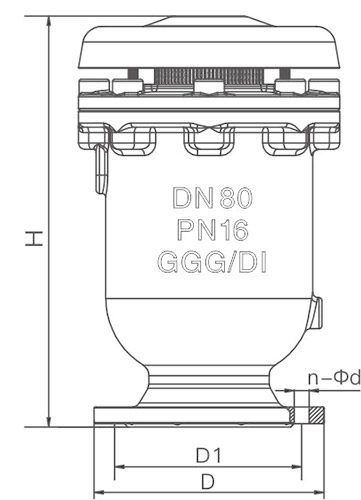

主要外形连接尺寸

DN	D		D1		H	N-Φd
DN	PN10	PN16	PN10	PN16	H	PN10	PN16
50	165	165	125	125	280	4-Φ19	4-Φ19
80	200	200	160	160	365	8-Φ19	8-Φ19
100	220	220	180	180	395	8-Φ19	8-Φ19
150	285	285	240	240	485	8-Φ23	8-Φ23
200	340	340	295	295	570	8-Φ23	12-Φ23
250	395	405	350	355	655	12-Φ23	12-Φ28
300	445	460	400	410	750	12-Φ23	12-Φ28
