产品特点
1、流体阻力小
2、启、闭所需力矩较小
3、可以使用在介质向两方向流动的环网管路上,也就是说介质的流向不受限制
4、全开时,密封面受工作介质的冲蚀比截止阀小
5、形体结构比较简单,制造工艺性较好
6、 结构长度比较短
技术规范
公称压力:PN1.6MPa
工作介质:水、非腐蚀性液体
工作温度:-20℃≤t≤120℃
管螺纹标准:符合ISO228标准

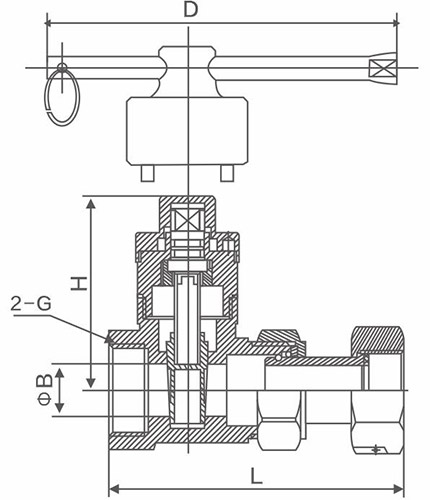

主要外形连接尺寸
DN(mm) |
NPS(in) |
L |
H |
D |
2-G |
ΦB |
15 |
1/2×3/4 |
76-87 |
53 |
86 |
25 |
14 |
20 |
3/4 |
76-87 |
60 |
86 |
31 |
18 |
25 |
3/4×1 |
76-87 |
60 |
86 |
31 |
18 |
